公司简介
成都共同管业有限公司系中美合资企业,是不锈钢管道专业制造商和供应商,系国家康居产品认证企业。公司成立于2002年,生产基地位于成都市国家海峡两岸科技产业开发园,占地30亩,总投资8000余万元,职工300余人,年产能3亿元。
公司是不锈钢管道细分行业重要的标准参编单位,已参与编制的国家及行业标准9个、地区及省级标准11个。公司先后担任全国建筑给排水委员会给水分会副主任委员单位、中国建筑金属结构协会给水排水设备分会副主任委员单位、中国工程建设标准化协会理事单位、中国城市燃气协会会员单位。
公司始终专注于不锈钢管道的研发和推广应用,除生产焊接式、双卡压式薄壁不锈钢管产品,还自主研发了“环压连接技术”,获24项国家专利。公司开展并通过ISO9001质量管理体系、ISO14001环境管理体系、OHSAS18001职业健康与安全管理体系以及TS压力管道元件制造许可认证。产品规格覆盖DN15—DN400近一千多个品种,连续三届荣获“四川省名牌产品”,2010年被评为中国给排水行业名牌产品。“共同”牌不锈钢管道产品已有应用工程1万余个,其中包括北京奥运村、上海世博会、广州亚运村、中央电视台新址、广州电视观光塔(
“共同”牌环压式不锈钢管材管件产品技术性能指标
产品特点:
1、卫生性能好,杜绝了给水管的二次污染。
2、经济性更佳,一次安装,终身免维护。
3、安装简便,通过专用工具压接,省时、省力。
4、不锈钢水管抗腐蚀性强,使用寿命可达70年以上。
5、系统兼容性强,可与市场上各种阀门、水嘴、水表、水泵配用。
6、产品外观漂亮,乃优质工程首选管材。
适用范围:
适用于冷热水、直饮水、供暖、燃气及消防等领域的低压流体输送。
主要技术性能参数:
管材与管件
类型 |
工作压力 |
工作温度 |
工作范围 |
标准型 |
≤1.6MPa |
-45~ |
中性流体 |
加厚型 |
≤2.5MPa |
-45~ |
中性流体 |
密封圈
名称 |
颜色 |
温度范围
(℃) |
适用范围 |
硅橡胶 |
乳白色 |
-45~ |
自来水、直饮水、热水、消防 |
三元乙丙、氟橡胶 |
黑色 |
-45~ |
压缩空气、燃气、负压、排水 |
执行标准
《流体输送用不锈钢焊接钢管》 GB/T 12771—2008
《低压流体输送用环压式不锈钢管件》 Q/74364329—3·2—2011
材料牌号
根据输送介质的特点及使用环境的情况可选择不同牌号的不锈钢管:燃气、自来水、直饮水、冷热水输送、消防自动喷淋系统可选用06Cr19Ni10(304);输送有一定耐腐介质或使用环境中有腐蚀性介质存在的地方选用06Cr17Ni12Mo2(316)、022Cr17Ni12Mo2(
管材规格
公称直径 |
管外径 |
标准型壁厚 |
加厚型壁厚 |
连接方式 |
12 |
12.7 |
0.5±0.12 |
0.6±0.15 |
环压 |
15 |
16 |
0.6±0.15 |
0.8±0.15 |
环压 |
20 |
19 |
0.8±0.15 |
1.0±0.15 |
环压 |
25 |
25.4 |
0.8±0.15 |
1.0±0.15 |
环压 |
32 |
31.8 |
1.0±0.15 |
1.2±0.20 |
环压 |
40 |
40 |
1.0±0.15 |
1.2±0.20 |
环压 |
50 |
50.8 |
1.0±0.15 |
1.2±0.20 |
环压 |
65 |
63.5 |
1.2±0.20 |
1.5±0.20 |
环压 |
80 |
76 |
1.5±0.20 |
2.0±0.20 |
环压 |
100 |
102 |
1.5±0.20 |
2.0±0.20 |
环压 |
125 |
133 |
2.0±0.20 |
-------- |
环压、沟槽连接 |
150 |
159 |
2.2±0.22 |
-------- |
环压、沟槽连接 |
200 |
219 |
2.8±0.28 |
-------- |
沟槽连接 |
250 |
273 |
3.5±0.35 |
-------- |
沟槽连接 |
300 |
325 |
4.0±0.40 |
-------- |
沟槽连接 |

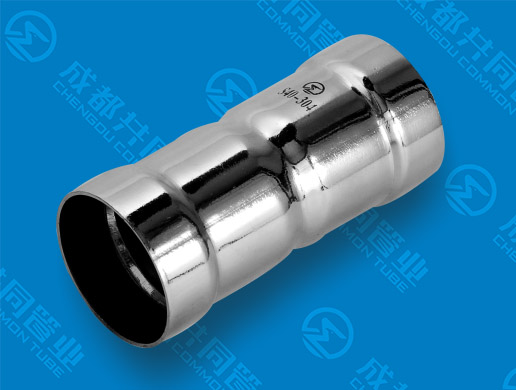

环压式管件原理
其原理如图:环压管件的承口分为稳定段和密封段,密封段端口是敞开的,环压后端口才封闭。环压连接时将圆筒状的硅橡胶密封圈套在管子上装入管件的承口,使用环压工具对管件与管材连接部位施加足够大的径向压力,将管件外径收缩下凹嵌入管材,环压后管件与管材连接处如同丝扣相互咬合,同时在连接部位形成一个封闭的密封腔,通过进一步压缩密封腔的容积,使密封材料充分填充整个腔体从而实现密封。“环状压缩紧固”和“宽带密封”是环压连接方式的技术核心,其特点是连接可靠性显著提高,连接强度对管材壁厚的依赖程度减小,切实推进了不锈钢管的薄壁化进程。该项技术被国家建设部选定为科技成果推广项目。
三通
设计及施工安装标准
GB50015—2003《建筑给水排水设计规范》
GB50242—2002《建筑给水排水及采暖工程施工质量验收规范》
CECS305—2011《环压连接管道工程技术规程》
10S407—2 《建筑给水金属管道安装—薄壁不锈钢管》

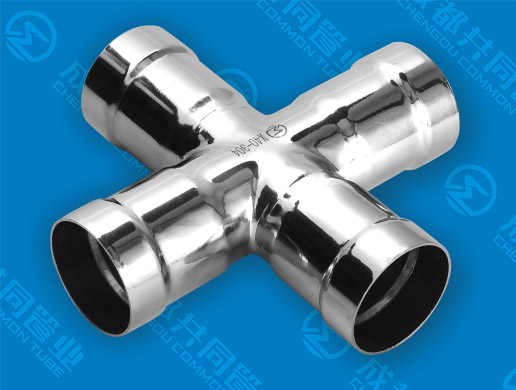

四通

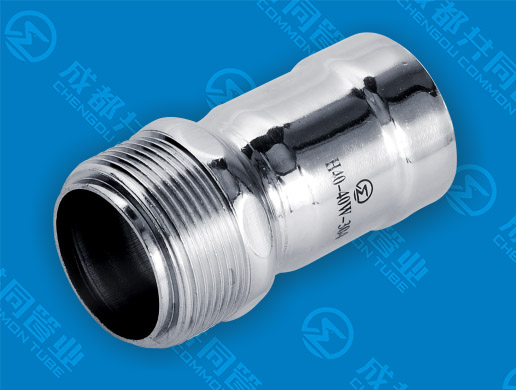

环压活接外丝

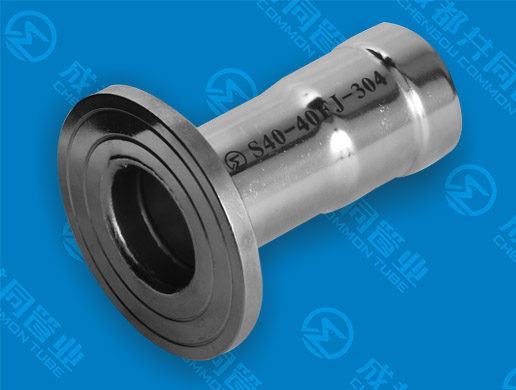

环压法兰接口
产品应用案例

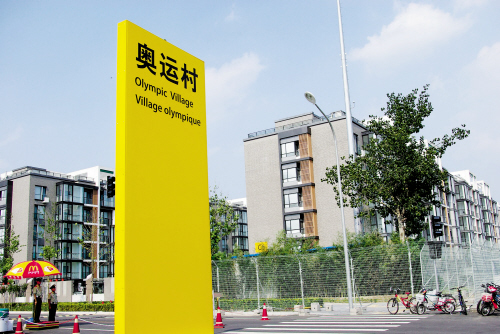

北京奥运村
成都世纪城洲际大饭店

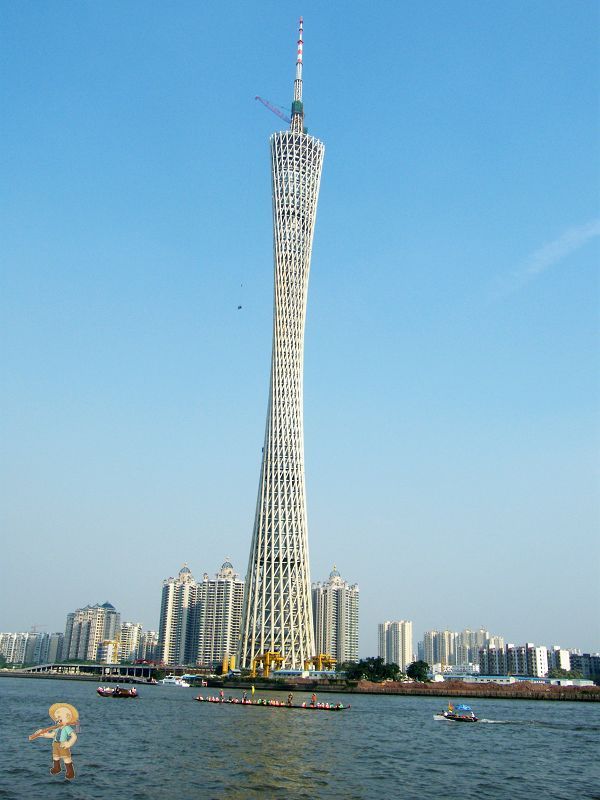

广州新电视塔
广州亚运村

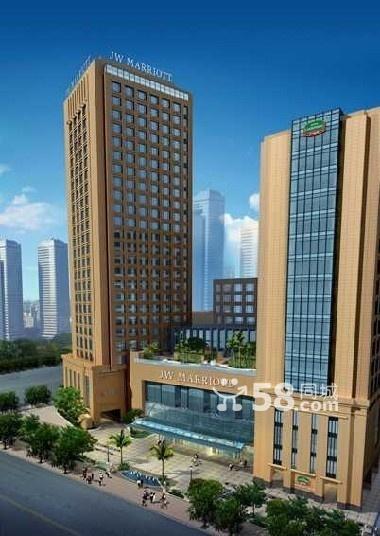

杭州万豪酒店

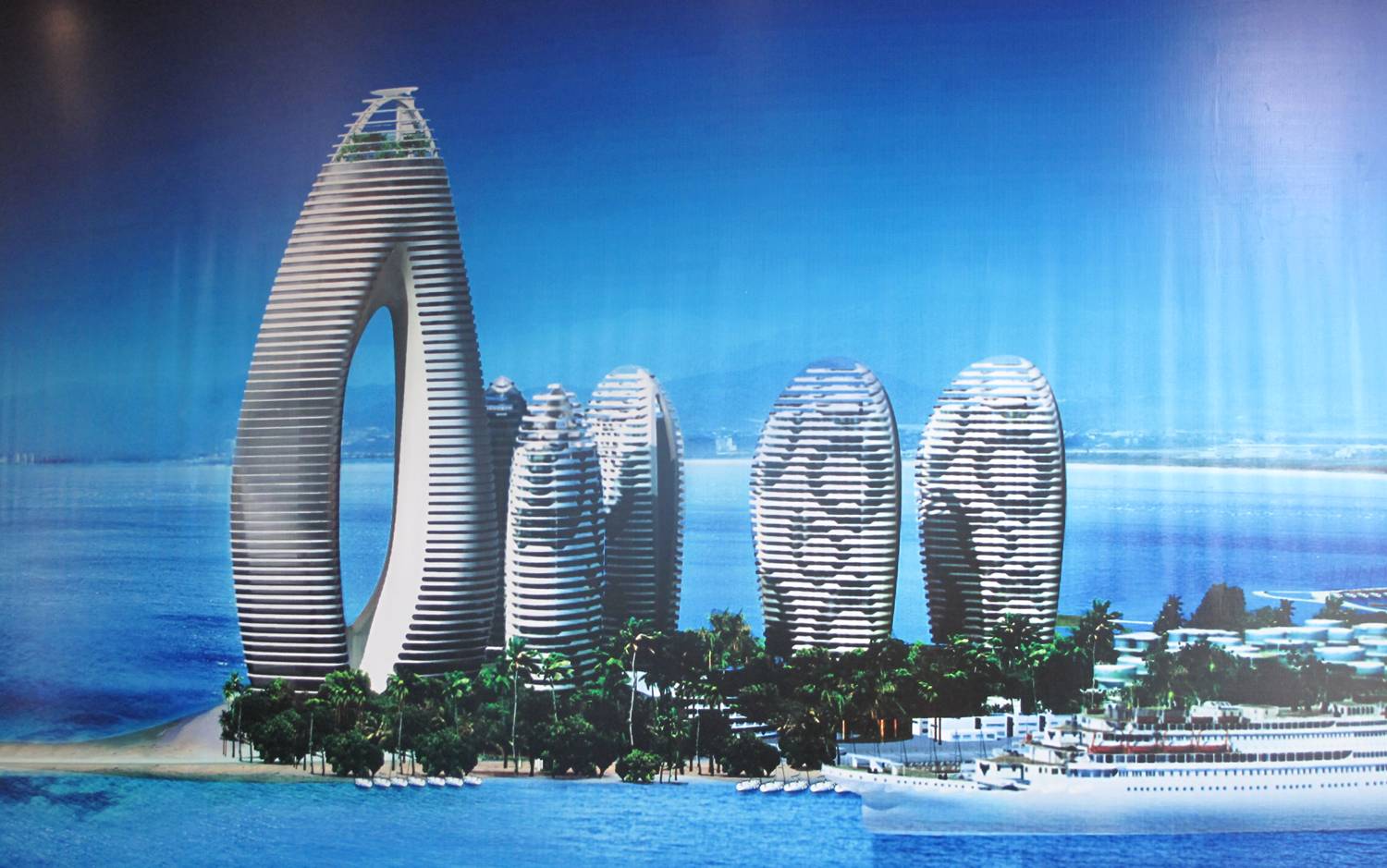

三亚凤凰岛
三亚万达逸林希尔顿酒店

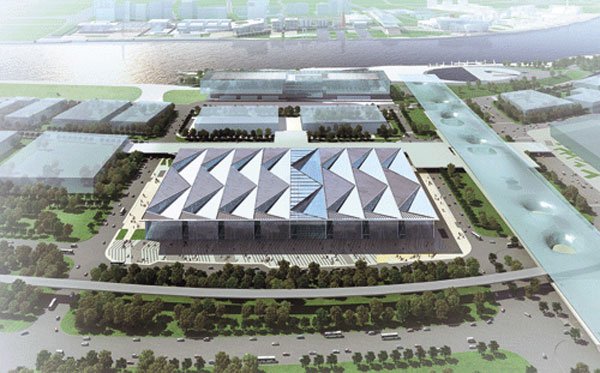

上海世博会主题馆

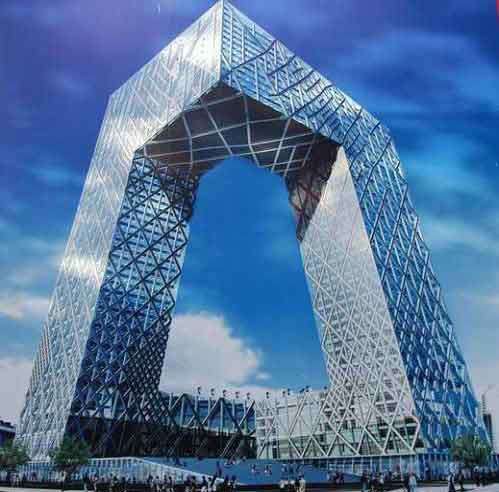

中央电视台新台址
