地下停车场LED智能节能灯DT18A /DT12A

 产品介绍

本品将被动红外移动传感器、智能控制器及LED光源有机结合，形成独具特色的新型节能灯具。当有人有车在停车场活动时，本产品呈高亮状态，功率为14瓦，其表面亮度与原有T8荧光灯（总功率约48瓦）的亮度相当，现场具有充足的照明；当无人无车时，灯光处于休眠状态，功率保持在2瓦，现场维持安全所需的最低亮度。

用这样的方式，实现了最大限度的节电效果。由于集成了传感器和智能控制器，真正实现了“按需照明”的理念；灯具被触发为高亮度后，有一定时间的延时，所以在人车频繁进出时，灯具表现为持续的高亮度，避免了频繁改变亮度给人带来的不适感觉。经济效益分析 同组对比试验表明，在提供相同照度条件下，FX14A是原有T8荧光灯用电量的十分之一。

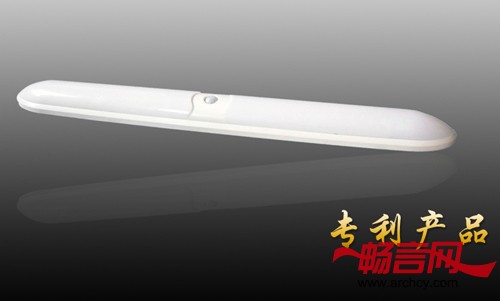

地下停车场LED智能节能灯DT18A

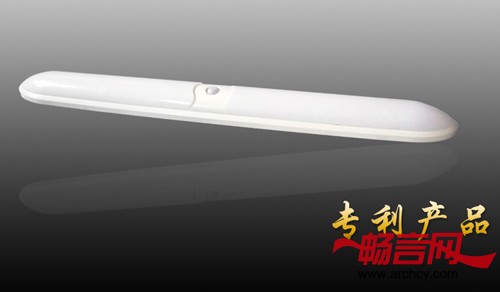

地下停车场LED智能节能灯DT12A

产品特点

节电率高：在同等照度条件下，LED节能灯耗电为白炽灯的十分之一，荧光灯的二分之一，运行地下停车场LED智能灯后，又可减少大约三分之二的耗电量，因此综合节电率高达百分之八十以上。

投资回报好：应用地下停车场LED智能灯约1年时间即可收回全部投资。

按需照明：本产品真正实现了照明的智能化。在高功率状态运行，提供的照明品质，满足相关标准和人们对舒适度的要求；在休眠状态，可大幅度节约电能。这一特点的实现取决于LED节能灯具优异的动态调功能力。长期以来，人们往往拆掉地下停车场里的部分灯具，或者采用人工定时开关的办法，以牺牲照度指标和舒适度为代价达到节电目的，与此相比，我们的地下停车场LED智能灯，不但提供了可行的节电技术途径，“按需照明”更是用电理念的一大创新。

自动运行：本产品投入运行后，可完全自动运行，无需人工干预，节约管理和物业部门的运行费用。

产品组成

本产品为DT12A/18A地下停车场LED智能灯，其组成如下：

① 壳体总成  外廓为1200mm*120mm*60mm，底壳采用工程塑料，面罩采用PC材料。

② 光源  SMD LED光源模组固定于灯壳，是产品的核心发光部件。

③ 移动探测器  产品中部安装了一只被动红外移动探测器，用来探测有无人、车活动，是本产品的智能中心。

④ 控制器  安装于壳体背面中间部位，是本产品的控制部件。

⑤安装机构  本产品有两种安装方式。吸顶式安装时，先将面罩取下，再用涨塞及自攻丝将底壳固定于安装位置，最后装上面罩即可；悬挂链安装时，先将悬挂链固定于安装位置再将悬挂链穿入底壳的悬挂孔内。

产品功能及参数

本产品可以探测其照明范围内是否有人、车的活动。当没有人、车活动时，灯具处于休眠状态，呈低亮度。有人、车活动时，灯具自动转为额定功率状态，呈高亮度；在人、车持续活动期间，灯具一直呈高亮度；人、车活动停止后，延时一段时间（延时时长可按用户要求定制），灯具恢复到休眠状态，呈低亮度。

DT12A/18A参数：

额定功率：12瓦 /18瓦   休眠功率：2瓦

探测距离：直径 8 米   安装高度：2.8～2.9米

产品安装调试

① 灯具检查  检查灯具外观正常，无机械损伤痕迹，灯具组成齐全。

② 确定安装位置，根据需要，确定安装位置并在停车场屋顶划线。

③ 打孔安装悬挂装置  在确定位置用电锤打孔，穿入吊杆或悬吊挂钩。

④ 悬挂灯具  灯具悬挂时要保证方向端正，姿态水平。建议将灯具高度调整到2.8米至2.9米之间，各灯具高度差不大于10毫米。

⑤ 连线调试  将供电电源线与灯具预留引线可靠连接并有效绝缘。上电，确认供电正常及灯具运行正常与否。

⑥ 实地测试  以人、车两种触发方式测试。确认人、车进入探测范围并在区域内活动时，灯具自动转换为高亮度，人、车离去后，经过一段延时，灯具自动转换为低亮度。各灯具之间，额定功率亮度、休眠亮度及延时时长应基本相同。

产品运行

产品调试完成后，即可自动运行，一般无需人工干预。停电以后再上电时，有约两分钟的自检过程，随后自动进入智能状态。

地下停车场LED智能节能灯FP18A

产品组成

本产品为FP18A地下停车场LED智能灯，其组成如下：

①总成板  外廓为700毫米×300毫米的冷轧钢板外表喷塑，是产品各个部件安装的骨架。

②灯头  两个LED灯头安装于总成板的下表面对称部位。每个灯头集成了4块2W LED面光源，是产品的核心发光部件。

③移动探测器  总成板下表面中间，安装了一只被动红外移动探测器，用来探测有无人、车活动。

④控制器  安装于总成板上表面中间部位，是本产品的智能中心和控制部件。控制器上设有：Ⅰ，电源引线，用以连接供电电源线；Ⅱ，保险管；Ⅲ，状态开关，用来设置灯具工作状态，分全亮、全暗和智能三个状态。调试时，可分别切换到全亮、全暗状态检查灯具情况，运行时应切换到智能状态。

⑤安装机构  本产品有两种安装方式。吊杆安装时，可将吊杆穿入总成板悬挂梁中央孔内；悬挂链安装时，可将悬挂链穿入总成板上预留的悬挂孔内。

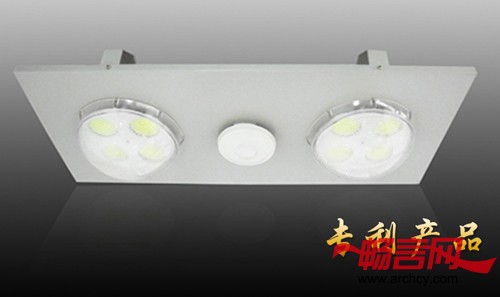

地下停车场LED智能节能灯FP18A

产品功能及参数

本产品可以探测其照明范围内是否有人、车的活动。当没有人、车活动时，灯具处于休眠状态，呈低亮度。有人、车活动时，灯具自动转为高功率状态，呈高亮度，以方便使用者活动；在人、车持续活动期间，灯具一直呈高亮度；人、车活动停止后，延时一段时间（延时时长可按用户要求预先设定），灯具恢复到休眠状态，呈低亮度。

FP18A地下停车场LED智能灯参数

探测范围：直径7.5米（安装高度2.4米）

高亮功率：17～19瓦

休眠功率：2～3瓦

安装高度：2.8～2.9米

输入电压：交流170～240V

保险管：Ф5×20  250伏2安培

产品安装调试

① 灯具检查  检查灯具外观正常，无机械损伤痕迹，灯具组成齐全。

② 确定安装位置，根据需要，确定安装位置并在停车场屋顶划线。

③ 打孔安装悬挂装置  在确定位置用电锤打孔，穿入吊杆或悬吊挂钩。两根吊杆的距离为400毫米，吊杆直径建议为8毫米。四根悬挂链的距离为680毫米×300毫米。

④ 悬挂灯具  灯具悬挂时要保证方向端正，姿态水平。建议将灯具高度调整到2.8米至2.9米之间，各灯具高度差不得大于10毫米。

⑤ 连线  将供电电源线与灯具预留引线可靠连接并有效绝缘；注意一定要将保护接地线与灯具接地端子可靠连接。

⑥ 调试  上电，确认供电正常；将状态开关切换到全暗状态，确认灯头为低亮度；将状态开关切换到全亮状态，确认灯头为高亮度；然后将状态开关切换到智能状态。

⑦ 实地测试  以人、车两种触发方式测试。确认人、车进入探测范围并在区域内活动时，灯具自动转换为高亮度，人、车离去后，经过一段延时，灯具自动转换为低亮度。各灯具之间，高功率亮度、休眠亮度及延时时长应基本相同。

地下停车场LED智能节能灯ZT18B/ZT12B

产品组成

本产品为ZT18B地下停车场LED智能灯，其组成如下：

① 壳体总成  底壳采用工程塑料，面罩采用PC材料，外廓为1200mm*100mm*80mm。

② 光源  SMD LED光源模组固定于灯壳，是产品的核心发光部件。

③ 移动探测器  产品中部安装了一只被动红外移动探测器，用来探测有无人、车活动，是本产品的智能中心。

④ 控制器  安装于光源安装板背面中间部位，是本产品的控制部件。

⑤安装机构  本产品有两种安装方式。吸顶式安装时，将灯壳底部铁片取下，再用涨塞及自攻丝将铁片固定于安装位置，最后将灯具推入铁片卡住即可；悬挂链安装时，先将悬挂链固定于安装位置再将悬挂链穿入底壳的铁片悬挂孔内。

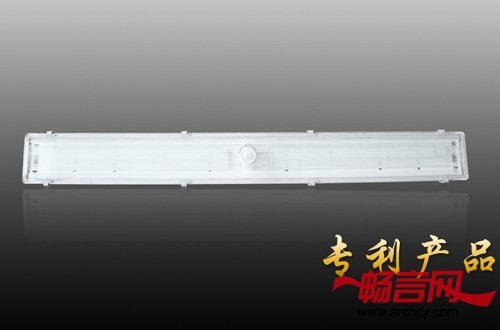

地下停车场LED智能节能灯ZT18B

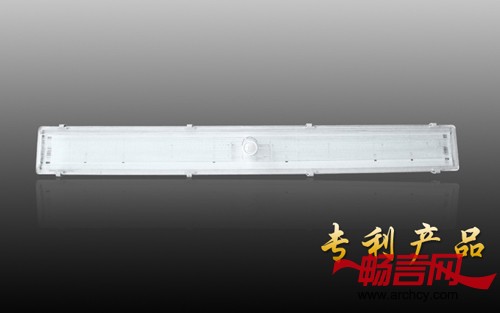

地下停车场LED智能节能灯ZT12B

 产品功能及参数

本产品可以探测其照明范围内是否有人、车的活动。当没有人、车活动时，灯具处于休眠状态，呈低亮度。有人、车活动时，灯具自动转为额定功率状态，呈高亮度；在人、车持续活动期间，灯具一直呈高亮度；人、车活动停止后，延时一段时间（延时时长可按批量用户要求定制），灯具恢复到休眠状态，呈低亮度。

ZT18B参数：

额定功率：18瓦        休眠功率：2瓦

探测距离：直径 8 米         安装高度：2.8～2.9米

产品安装调试

① 灯具检查  检查灯具外观正常，无机械损伤痕迹，灯具组成齐全。

② 确定安装位置，根据需要，确定安装位置并在停车场屋顶划线。

③ 打孔安装悬挂装置  在确定位置用电锤打孔，穿入吊杆或悬吊挂钩。

④ 悬挂灯具  灯具悬挂时要保证方向端正，姿态水平。建议将灯具高度调整到2.8米至2.9米之间，各灯具高度差不大于10毫米。

⑤ 连线  将供电电源线与灯具预留引线可靠连接并有效绝缘。

⑥ 调试 上电，确认供电正常及灯具运行正常与否。

⑦ 实地测试  以人、车两种触发方式测试。确认人、车进入探测范围并在区域内活动时，灯具自动转换为高亮度，人、车离去后，经过一段延时，灯具自动转换为低亮度。各灯具之间，额定功率亮度、休眠亮度及延时时长应基本相同。
