公司简介

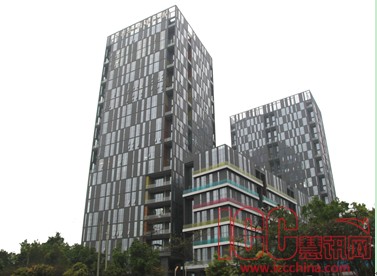

智能化控制系统供应商——深圳市明宇达智能设备有限公司是一家集智能照明控制系统、智能家居系统、酒店客房控制系统、楼宇自控系统的设计、研发、生产、销售、施工于一体的国家高新技术企业；面前公司在全国已设立十一个办事处和十六个售后服务中心。公司总部位于中国深圳市龙华新区清祥路一号宝能科技园9栋Ａ座6楼，注册资金1000万元，工厂占地面积3000平米，目前拥有员工130余名，其中高级工程师8名，研发人员16人，工程人员和维护服务人员40人，生产测试人员25人。公司已经通过ISO9001质量体系认证，智能照明控制系统产品已通过欧盟CE认证标准。为广东省自动化学会副会长单位，是国内最早一批从事智能照明控制系统、酒店客房控制系统、智能家居、工业自动化、BA系统以及UPS电源、EPS电源等研发、生产和服务的公司。并获得由广东省工商局颁发的2010年度“广东省重合同守信用企业”的证书。

公司的产品广泛应用于酒店、宾馆、学校、办公大楼、广场、体育场馆、剧院、景观、会所、多功能厅、会议室、品牌专卖店、别墅、家庭等场所，曾顺利完成了海南博鳌亚洲湾、潍坊万达商务广场、深圳宝安机场、重庆万州万达广场、丽江城市展览馆、惠州创新大厦、辽宁普利司通新厂房、福建晋河景观照明改造、吉林通化广场、淮安现代城、广东梅州威尔斯大酒店 （五星）、成都环球中心星美影院、郑州人民检察院、深圳三湘海尚田园、千岛湖别墅小区等大批标志性工程，在业界树立了良好的品牌形象。

系统实现的功能

⑴具有定时功能，可以控制照明的求。根据不同场合、不同的人流量，进行时间段、工作模式的细分，把不必要的照明关掉，在需要时又能够自动开启。同时，系统还能充分实现不同工作场合下的多种照明工作模式，在保证必要照明的同时，有效减少灯具的工作时间，节省不必要的能源开支。

⑵感应功能。楼道和走廊里的灯光可以对人体具有感应功能。人到来时，灯光自动亮起，人离开，灯光熄灭。

⑸系统可以对设备进行软启，避免在同一时间内对各大功率用电设备的同时开启。既能够防止电流的突增，也保护通电设备，延长设备的使用寿命。

⑥不需要有人的参与，就能通过大楼管理处的中控电脑来实现照明系统的自动开关和调光功能。也可对不同楼层进行集中控制和分区控制.

系统设计要点

1、系统应根据音乐厅的实际情况和需求进行合理的管理区域的划分。每个管理分区内的控制箱数量应根据现场实际的设备回路数量等来确定。

2、所有智能控制的回路均接入智能照明控制分电箱，分电箱的主要功能是提高控制系统的负载能力。

3、每个控制箱内预留弱电应急开关，当系统出现故障时，可手动启用控制箱内的弱电应急开关，保障系统正常工作。

4、需要智能控制的强电设备，每个回路的控制火线需要布到分电箱内。所有引入分电箱内智能控制回路的强电布线均采用PVC管或镀锌钢管敷设在地面或墙壁内。

5、所有智能控制的弱电布线均采用PVC管或镀锌钢管敷设在地面或墙壁内，由控制箱的下方弱电入线孔进入控制箱内。零线、地线均采用共用的布线方式布到分电箱内。

系统设计原则

智能公共照明系统的建设是一项系统工程，在实施该系统设计时，应遵循“积极兼容、安全可靠、先进实用、统筹规划和分步实施“的总体设计原则，所有的思路都在不违背这个原则下进行设计规划：

（1）安全可靠性原则

鉴于城市大剧院是一个面向公众展览的环境，声光电表演系统是一个配合模型展示配套电子系统，该系统必须拥有很高的稳定性和可靠性，各子系统应充分考虑设备和线路的容错机制及冗余能力，对主题展或互动展能够提供稳定、即时启动的功能，确保演示能正常进行。在设备选型方面，应优先选择具有良好质量信誉的品牌产品，在其他展馆有应用并使用情况良好的择优考虑。

（2）经济性原则

声光电系统的建设，要从经济性着眼，在完成系统目标的基础上，力争用最少的钱办最多的事，出最大的效益。系统规划时应根据实际的需求、财力及投资水平，要注重经济实用，尽量节省设备投资。

（3）可扩展性原则

可提供将来新的多媒体信息载体出现时的端口和新的分支预先作好硬件、软件和管理接口。系统平台具有升级能力，能够适应新技术发展的要求，从而为将来系统升级到其他更新的技术作好准备。

（4）开放性和标准化原则

多媒体声光电表演平台采用开放式的体系结构，使本系统易于扩充，使相对独立的各子系统易于进行组合和调整。同时，设备要符合国际标准或工业标准，充分利用不同的应用和不同网络的优势，将它们有机地结合起来。

（5）先进性原则

当前声光电系统技术发展迅速，新的设备不断涌现并趋于成熟，在满足实用性基础上，起点要高，应尽量选用先进的技术及数码设施，将系统的技术水平定在一个较高的层次上，以适应未来发展的需要。在系统规划及选择设备时，应从一个较长的需求出发，以便使系统的发展相对稳定，也就是说当系统建成后，能在一个较长的时期内，保持相对稳定。

（6）实用性和易操作性

在本套系统设计中，首先要考虑的是实用性和易于操作性，确保使用当前技术成熟的设施和通信技术，工作人员熟悉的操作界面及其易学易懂的应用系统，只需通过简单的操作即可完成信息的接受和发送，实用性则保证系统的建设能在发挥应有的作用外，又不铺张浪费。

明宇达系统主要产品介绍

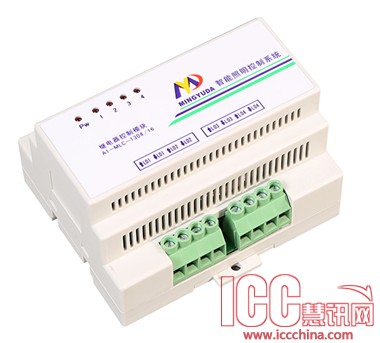

4路智能照明控制模块(6.8路)

产品说明

4路16A智能照明控制模块

型号：A1-MYD-1304

继电器采用国际上先进的继电器，触点接触性能稳定，功耗低，绿色环保

实现DO的控制，用于灯光、窗帘等的控制

可实现对4路灯光或2路窗帘的控制，每回路最大电流16A

基本参数：

.输入电压: DC12V

.整机电流: 小于250MA

.每回路输出电流: 16A

.继电器负载电容: 小于300uf

.继电器寿命：大于60，000次

环境条件：

工作温度0℃～45℃

工作相对湿度20%～90%

储存温度-40℃～+55℃

储存相对湿度10%～93%

安装方式: 标准35mm导轨式安装

外型尺寸:（长*宽*高）90*75*70（MM）

4路智能照明控制模块最大16A输出

单元最多可具有4个独立区域

每个回路LED指示灯显示当前状态

具有远程编程和管理功能

断电记忆已开\关的回路

总开\关时每路延时通断保护灯具.

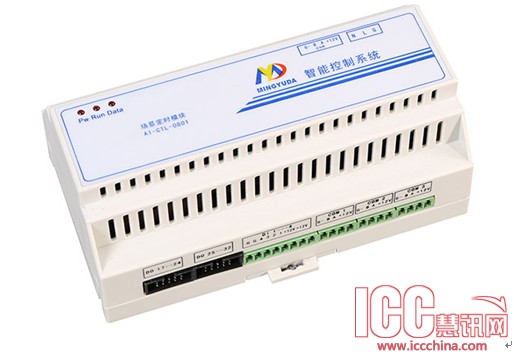

场景定时模块（主机模块）

产品说明

场景定时模块（主机模块）

型号：A1-CTL-0801

基本参数：

输入电压: DC12V

整机电流: 小于80MA

环境条件：

工作温度: 0℃～45℃

工作相对湿度: 20%～90%

储存温度: -40℃～+55℃

储存相对湿度: 10%～93%

安装方式: 标准35mm导轨式安装

外型尺寸:（长*宽*高）90*75*70（MM）

产品主要功能：

2000年~2099年日历时间功能；

七段码显示星期,以周和天计时循环（星期一到星期天可选择开关其中的某天）年月日时分显示及设定；

背光功能（按任意键打开背光10秒）；

8个定时输出控制功能；

三路可编程场景控制输出；

12HR/24HR切换显示功能；

各种动作时间以1分钟为单位；

DC12V供电和交流220V供电可选择其一；

低电压检测功能(软件内置低电压检测,无需外围低电压检测线路,节约成本)；

电脑可编程控制输出，可对任一负载进行时间控制，简单的软件操作界面；

可以手动控制；

实现场景及片区控制；

可远程进行编程操作；

掉电后内部时钟正常工作及状态记忆。

调光模块

产品说明

主要功能：

对4路白炽灯、卤素灯、传统变压器或电子变压器的低压卤素灯的开关或调光。

每路负载额定电流10A/20A。

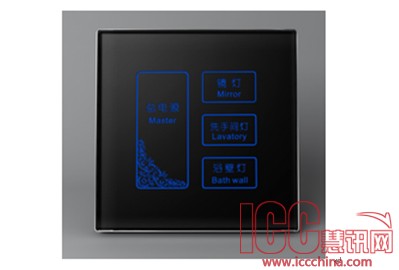

可编程触摸智能控制面板

产品说明

可编程触摸智能控制面板

型号：KQ01-06

L 高可靠、高稳定

L DIY式的智能化控制方式，客户可以通过公司软件自行设置智能控制组合

L 低功耗设计

L 背光显示，（背光颜色可选）可以根据项目的实际控制印显示内容

标准及认证

本产品根据国际要求设计和生产，其各项性能指标均符合CE认证要求。

产品参数：

工作电压：DC12V（其他电压可更改、订做）

最大6路一对一触摸输出，场景输出，总开，总关等。

静态工作功率：＜1W

工作温度：-10℃--60℃

工作湿度：50℃ 10—95%RH

外型尺寸：W86mm*H86mm*D35mm

外壳材料：不锈钢拉丝

外壳颜色：不锈钢拉丝边框（黑色、白色、香槟金等可选）

安装与接线：

模块可以以串口形式接放入系统，也可以并口接入，也可混合接入。

电源模块 A1-PWR-0101

电源模块能稳定的输出12V，最大输出5A。具有过热保护（70℃）、过流保护、过载保护（60W）、接地保护等多重保护。

技术参数：

工作电压：110～240Vac（宽电压输入范围）

工作电流：空载电流小于等于50mAac

满载电流小于等于300mAac（以输入220VAC测试）

输出电压：DC12V±5%

负载电流：0～5Adc

工作温度：0℃～+70℃

工作湿度：10% ～ 90%

存储温度：-20℃～ +85℃

存储湿度：10% ～ 95%

功耗：空载≤10W；满载≤60W

效率：≥ 75%（以220VAC满载测试）

安装方式：35mm导轨安装

防护等级：IP20，EN60 529

材料颜色：黑/灰色

尺寸：76mm×100mm×70mm

重量：320g

指示灯：模块上电后，电源LED指示灯长亮
